无时钟源对时时钟
无时钟源对时方法
来源:时频网作者:小安网址:http://www.tf086.com

无时钟源对时

目前大多数时间同步服务器(时间校验仪器)无论接口形式,或是授时方式有何不同,授时类型都是以接收GPS/北斗卫星等时间源为主,进行同步时间。

在近期我们市场调查中,有很多客户提出屏蔽空间无法接收时间源,以及因为各种原因无法使用时间源,需要同步时间的系统,针对此种情况,我们提出以下几种解决方案:

一、   以常规时间服务器为主的解决方法

针对这种情况,我们推荐使用内置后备电池的时间校验仪器,以我公司生产的SYN012型B码时统为例,进行方案阐述:

SYN012型B码时统隶属时间同步服务器(时间校验仪器),是一款通用性时统终端,内置高精度恒温晶振,接收GPS北斗双模卫星信号,10MHz外部参考,1PPS外部参考,IRIG-B(AC),IRIG-B(DC)等信号,使用外部时间频率信号对本机进行时间频率同步,产生IRIG-B(DC)码信号,IRIG-B(AC)码信号,网络授时信号,1PPS(秒信号)同步脉冲信号及串口时间信息,前面板显示年月日时分秒及主要状态等信息,并有同步方式选择按键,国军标、美标选择按键,外参考选择按键,卫星选择按键等。

在无时钟源情况下,授时原理如下图所示:

时间服务器-不允许外部时钟源对时原理示意图

相对于标准的时间校时仪器,SYN012型B码时统这款设备,内置有后备电池,停电时不显示,但内部时钟可连续运行,恢复供电后,可不必对时间进行校准。这种原理就和我们使用的手机差不多,关机开机后手机时间还是准确的当前时间,除过手机连接有网络的原因,在无网情况下手机仍然能保持差不多的时间,就是这个原理,当你关机开机后时间1天差几十秒对正常生活是没什么影响的。

但是相比较于手机时间不同的是,时间校验仪器内部配有恒温晶振,守时精度要远远高于手机及电脑等装置的时间,一天差几ms也是完全不影响工作的。

对一些场合,不能外接时钟源,对时间精度又要求很高的场合,可以选择加铷钟,来保持更高的守时精度。

二、   无法外接时钟源,系统内部有上级时钟源的解决方法

对于这种情况,是最好解决的,只要直接配置一个可接收上级时钟源的设备即可满足要求,以上级时钟源为IRIG-B码信号为例,进行阐述:

若上级时钟源为IRIG-B码信号,可选择解IRIG-B码的板卡或服务器,都可以满足要求,这里我们以SYN4505型标准同步时钟为例,进行讲解:

SYN4505型标准同步时钟是一款多功能时钟设备,内装高精度恒温晶振0CXO,接收北斗二代/GPS/GLONASS卫星信号和IRIG-B码信号,优先选择卫星信号,使用外部定时信号对本机进行时间同步,产生交直流IRIG-B码信号、时、分、秒脉冲信号、NTP网络授时,串行口时间信息和1PPS(秒信号)同步脉冲信号,是电力系统建立时间尺度、实现时间统一同步的实用电子仪器。

若上级时钟源信号为RIG-B码,授时方式如下图所示:

上级时间源-无法接收卫星对时原理示意图

如图所示,SYN4505型标准同步时钟,可以接收外部时间源信号(IRIG-B码),满足有上级时钟源发出时间信息的场所。

对于上级时间源,除上面提到的IRIG-B码信号外,还可以选择其他的,如CDMA,NTP等,可根据实际场合,选择需求设备,授时原理与标准的时间服务器相同。

三、   对时间要求不是很高的场合,无时钟源的解决办法

有些应用场合,只需要对下级设备进行整体的时间统一,方便进行管理排错,对当前时间精准没有要求,针对这种我们可选择任一一款设备,只要输出满足下级设备的应用要求就可以了。

以SYN1502型IRIG-B码产生板为例,进行方案的讲解:

SYN1502型IRIG-B码产生板是由西安同步电子科技有限公司精心设计、自行研发生产的一款时钟设备,接收串口时间信息及1PPS信号或者内置GPS、北斗接收机对板卡进行时间同步,产生IRIG-B(DC)码信号。

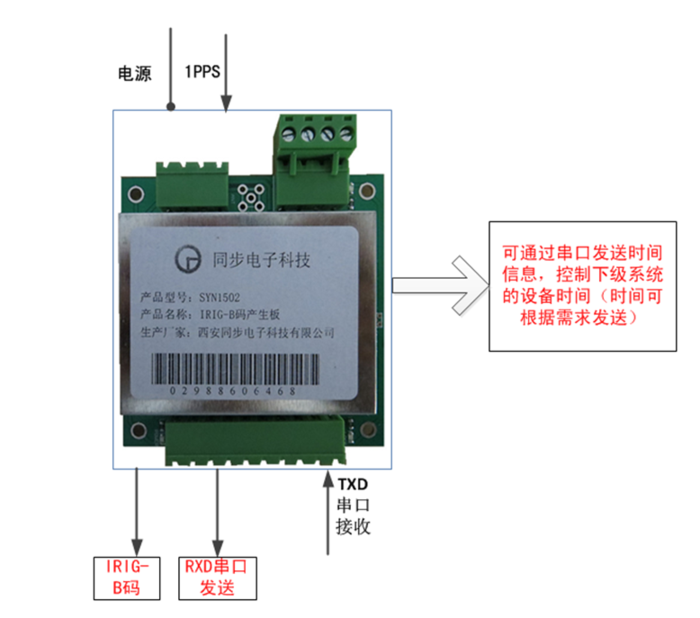

无时间源授时原理图如下图所示:

可控时间-无时间源对时原理示意图

如图所示,为无时间源情况下,可选择通过串口发送时间指令,发送设备可选择电脑服务器等有串口输出的设备,也可以选择其他接口的设备。

这种情况下,整体系统对时间精度的要求不是很高,只需要达到一个下级设备时间统一的功能就可以,可以选择这种方案。

以上三种方案,都可以作为无时间源情况下的,对系统进行时间统一的选择,可根据具体的情况进行选择。

在选择时,可说明实际环境和需要,为你配置最优选择。
