新华社上海１１月２日电（记者张建松）我国首颗ＡＩＳ商用业务卫星计划明年在太原卫星发射中心由长四丙火箭发射。

这是记者从正在上海举行的第十八届中国国际工业博览会上获悉的。

ＡＩＳ是船舶自动识别系统（Ａｕｔｏｍａｔｉｃ　Ｉｄｅｎｔｉｆｉｃａｔｉｏｎ　Ｓｙｓｔｅｍ）的简称，ＡＩＳ系统是海事监管的重要手段。近年来，美国、加拿大、欧洲星载ＡＩＳ领域的发展极为迅速，已建立起全球性的商用ＡＩＳ星座。卫星ＡＩＳ信息服务从政府海事部门安全监管需求，向经营性ＡＩＳ信息服务发展，并产生了广泛的经济效益。

我国ＡＩＳ商用卫星尚处于起步阶段。首颗ＡＩＳ商用业务卫星由中国航天科技集团上海航天技术研究院抓总研制，并在第十八届中国国际工业博览会上首次亮相。１日晚，上海航天技术研究院与北京和德宇航技术有限公司在珠海签署了研制合同与战略合作协议。

根据协议，上海航天技术研究院作为总承包商，负责研制“精致”ＡＩＳ系列商用卫星，并提供发射和应用的一体化服务，首颗卫星计划于２０１７年上半年搭载长征四号丙火箭发射；北京和德宇航技术有限公司负责卫星的在轨运营和ＡＩＳ信息服务。

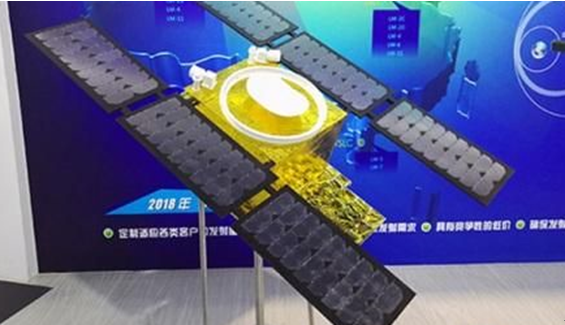

记者在上海工博会上看到，这颗“精致”的ＡＩＳ商用业务卫星１：１的模型，“个头”与按１：３的比例缩小的风云三号卫星相当。卫星平台质量３０千克，长期功耗４０瓦；设计**载荷质量４５千克（占卫星的**比重６０％）；设计承载**载荷长期功耗６０瓦，短期功耗７５瓦；设计**数传速率１２０兆。

据介绍，计划明年发射的我国首颗ＡＩＳ商用业务卫星，将装载具有国际**水平的第四代长寿命系列星载ＡＩＳ接收机，用以搜集船舶在海洋上的位置、标识等信息，并将采集到的船舶信息传输给地面站，用于实现广域海上船舶监测。卫星成功发射并在轨运行后，平均一天可解码来自不少于６万艘船舶的２００万条消息。

以上内容为“科普中国-科技前沿大师谈”原创。

卫星同步时钟系统的构成：

 SYN4505型标准同步时钟是由我公司精心设计、自行研发生产的一款多功能时钟设备，内装高精度恒温晶振0CXO，接收北斗二代/GPS/GLONASS卫星信号和IRIG-B码信号，优先选择卫星信号，使用外部定时信号对本机进行时间同步，产生交直流IRIG-B码信号、时、分、秒脉冲信号、NTP网络授时，串行口时间信息和1PPS（秒信号）同步脉冲信号，是电力系统建立时间尺度、实现时间统一同步的实用电子仪器。

在使用中，组成卫星同步时钟系统，由SYN4505型标准同步时钟、GPS授时天线、天线支架组成，示意图如下：

SYN4505型标准同步时钟的主要设备及功能

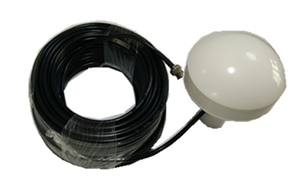

Ø  授时天线

Gps北斗双模天线用于为gps北斗双模接收机提供时间信号，从而使Gps北斗双模网络同步时钟获得高精度时间参考，为将要授时的系统提供准确的时间信息。

Gps北斗双模天线主要性能如下：

形状：蘑菇头

线长：30米（可定制）

物理接口：BNC

支架：蘑菇头安装支架

Ø  GPS北斗接收机

频点：L1，B1

定时精度：优于200ns

跟踪灵敏度：-160dBm

Ø  网络输出

路数：1路（可扩展）

物理接口：RJ45

授时精度：1-10ms

支持协议：NTP/SNTP V10,V20,V30,V40,UDP,Telnet,IP,TCP

用户容量: 支持数万台客户端

吞吐量: 2000次/秒

1PPS脉冲信号：

路数：1路

电平：TTL

同步误差：≤100ns

物理接口：DB9针形接头

Ø 环境特性：

工作温度：0℃～＋50℃

相对湿度：≤90%（40℃）

存储温度：-30℃～＋70℃

产品功能

1)  外参考输入信号包括一路卫星信号，两路IRIG-B(DC)信号；

2)  卫星选择功能：具有六种选择，分别为GPS北斗混合授时，GPS&GLONASS混合授时，北斗GLONASS混合授时，单GPS授时，单北斗授时，单GLONASS授时，满足客户对卫星信号的各种授时需求；

3)  工作模式：包括自动模式，手动模式，守时模式等三种模式，其中自动模式表示优先选择卫星信号，然后选择IRIG-B信号；手动模式表示由用户手动选择外部参考；守时模式表示不接收外部参考，使用设备内部振荡器进行守时；

4)  系统设置功能：用户通过按键对波特率、时区，延迟等进行设置；

5)  输出IRIG-B交直流信号，输出5路RS232C串口，输出5路1PPS，5路1PPM；

6)  1路NTP网络授时功能；

7)  干接点报警功能：具有5个报警功能，分别为故障报警，卫星报警，IRIG-B(1)报警，IRIG-B(2)报警，失步报警；

8)  自动保存各种配置状态，完全满足各种客户需求。

使用方法如下：

根据装箱单检查板卡及附件是否齐备完好，如果发现包装箱严重破损，可与厂家联系，直至仪器通过性能测试。

将设备从包装箱中取出，平放于操作台或机柜。将天线插入设备的天线输入端，并保证天线可收到星。

连接好天线，开机，在3-5分钟内可收到星，显示屏里字母由V变A，可显示收星颗数。在收星2颗星以上时间有效，在收到星后从设备的网口接网线至电脑/交换机，根据说明书进行校时。

选择适当的卫星信号收发天线

　　选择卫星信号接收天线，既要具有适当的信号增益，又要视其外形和大小。固定场合使用的卫星信号接收天线，可以选用高增益大体积的冠状天线；便携式移动设备的卫星接收天线可以选用微型的平板式天线和四臂螺旋式天线。常见的微型平板天线是陶瓷微波瓷介天线。陶瓷微波瓷介天线经济实用，既可以作为无源天线近间隔直接连接到前端RF下变换器，也可以与LNA一起构成有源长馈线车载天线。四臂螺旋天线性能比平板天线好，无方位要求；但价格高，杆长度大，应用未几。

GPS北斗天线收不到信号或损坏将严重影响卫星同步时钟的准确性。为了提高时间基准信号的准确性，我们把原来的GPS时钟同步系统作了改进，我公司推荐使用蘑菇头天线，SYN108型GPS北斗双模授时天线主要使用在基站、电力、时钟等需要精密授时的场合。

技术指标

客户使用常见问题和解决办法汇总

1.仪器的服务器配置全部都改了，对不上时间。

答：通过网线连接仪器和电脑，把电脑配置和仪器一个网段里面，浏览器输入仪器的IP，就进入网络配置，只可以按需更改IP地址，设置配置密码。配置我司仪器和配置电脑本地IP和仪器在同一网段的视频教程，见光盘视频：01_时间服务器的所有相关配置。

2.客户收到货后，有的电脑可以网络NTP对时，有的电脑不能网络NTP对时。

答：有的电脑配置过NTP服务器或者关闭了NTP服务，就会导致无法对时，需要开启NTP服务或者配置NTP客户端。没有开启NTP客户端的电脑也没有办法通过Internet网络对时，在有网络的条件下可以通过是否能够从Internet网络对时来测试该电脑是否已正确配置为NTP客户端。如何测试Internet网络对时的视频教程见光盘如下：02_如何测试Internet网络对时。电脑配置正确的NTP客户端的视频教程见光盘如下：

03_winxp   系统下如何配置NTP客户端

04_win2003系统下如何配置NTP客户端

05_win2008系统下如何配置NTP客户端

06_win7    系统下如何配置NTP客户端

07_win10   系统下如何配置NTP客户端

3.仪器通过串口线连接台式电脑可以进行对时，通过客户自己购买的USB转串口线不能给笔记本对时。

答：可能有3个原因造成，1.usb转串口线模块会生成一个com口，要选择正确的com口，才能对时。2.是客户自行购买的usb转串口模块驱动没有装好，需要从购买的usb转串口模块带的光盘装好驱动。3.usb转串口线质量参差不齐，质量差的模块容易导致数据传输错误，建议购买质量较好的模块。

4.为了布线方便，客户剪断了天线，然后自行连接进行布线布局。导致无法对时。

答：所有的天线都是标配，不得随意截断或随意叠加链接，否则无法收到星。客户购买仪器设备前需要正确丈量需要的天线长度，然后告诉我司实际要的长度，我们会提供合适的天线长度，放大器以供所需。

保修说明

西安同步电子科技有限公司对所提供的产品进行品质保证，并提供完善的技术支持和售后服务，非人为造成产品故障损坏的，我司提供壹拾贰（12）个月免费保质期。质量保证期自设备交货验收之日起。在产品质量保证期内，出现因产品自身质量造成的故障情况，采取整机返修、寄送配件、提供备用产品等方式，提供全面免费保修服务。
