产品概述

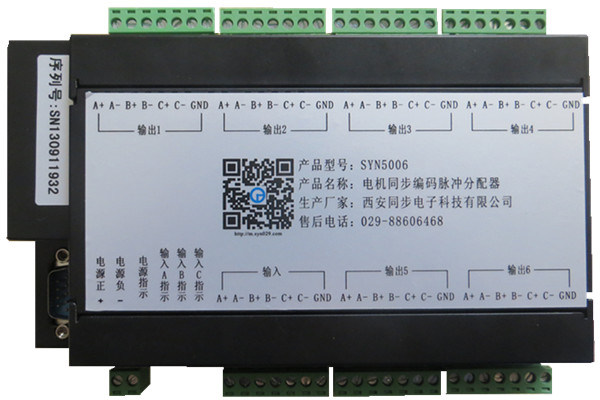

SYN5006型电机同步编码脉冲分配器是西安同步电子科技有限公司精心设计、自行研发生产的一款编码信号脉冲信号转换设备，将编码脉冲信号进行同步转换分配，向用户提供4路（可扩展）可以远距离传输的脉冲信号，可应用于电机同步控制、印刷、印染等编码器信号分多路的场合。
关键词：差分转集电极，编码器脉冲信号转换，编码器脉冲分路器
产品功能
1路NPN或者HTL/TTL/422差分编码脉冲输入（如需NPN输入需与厂家提前说明）；
可定制输入电压幅度（比如5V TTL脉冲输入转24V或者其他电平转换等）；
4路HTL/TTL/422差分编码脉冲信号输出（可扩展）。
产品特点
功耗小，可靠性高；
可长期连续稳定工作；
具有抖动小、隔离度高。
典型应用
电机同步控制；
印刷、印染等编码器信号分多路的场合；
增量式编码器分配或测量系统。
技术指标
输入信号
| 编码脉冲信号
| 路数
| 1路
|
**频率
| 差分**2MHz，单端**100KHz
|
电平
| RS422/TTL/HTL（可选NPN/PNP）
|
物理接口
| 凤凰端子
|
输出信号
| 编码脉冲信号
| 路数
| 4路（可扩展14路）
|
频率
| 与输入相同
|
电平
| 5V～30V(差分/单端输出)
|
电流
| **90mA
|
时延
| <700ns
|
环境特性
| 工作温度
| -20℃～＋50℃
|
相对湿度
| ≤90%（40℃）
|
存储温度
| -30℃～＋70℃
|
供电电源
| 5V-30v dc，功率小于5W
|
重量
| 0.5Kg
|
机箱尺寸
| 179 x 116 x 48 mm（长x宽x高）
|
安装尺寸
| 标准导轨安装175 x 50 mm（长x宽）
|
选件
| 根据客户要求定做类似产品
|
