产品概述

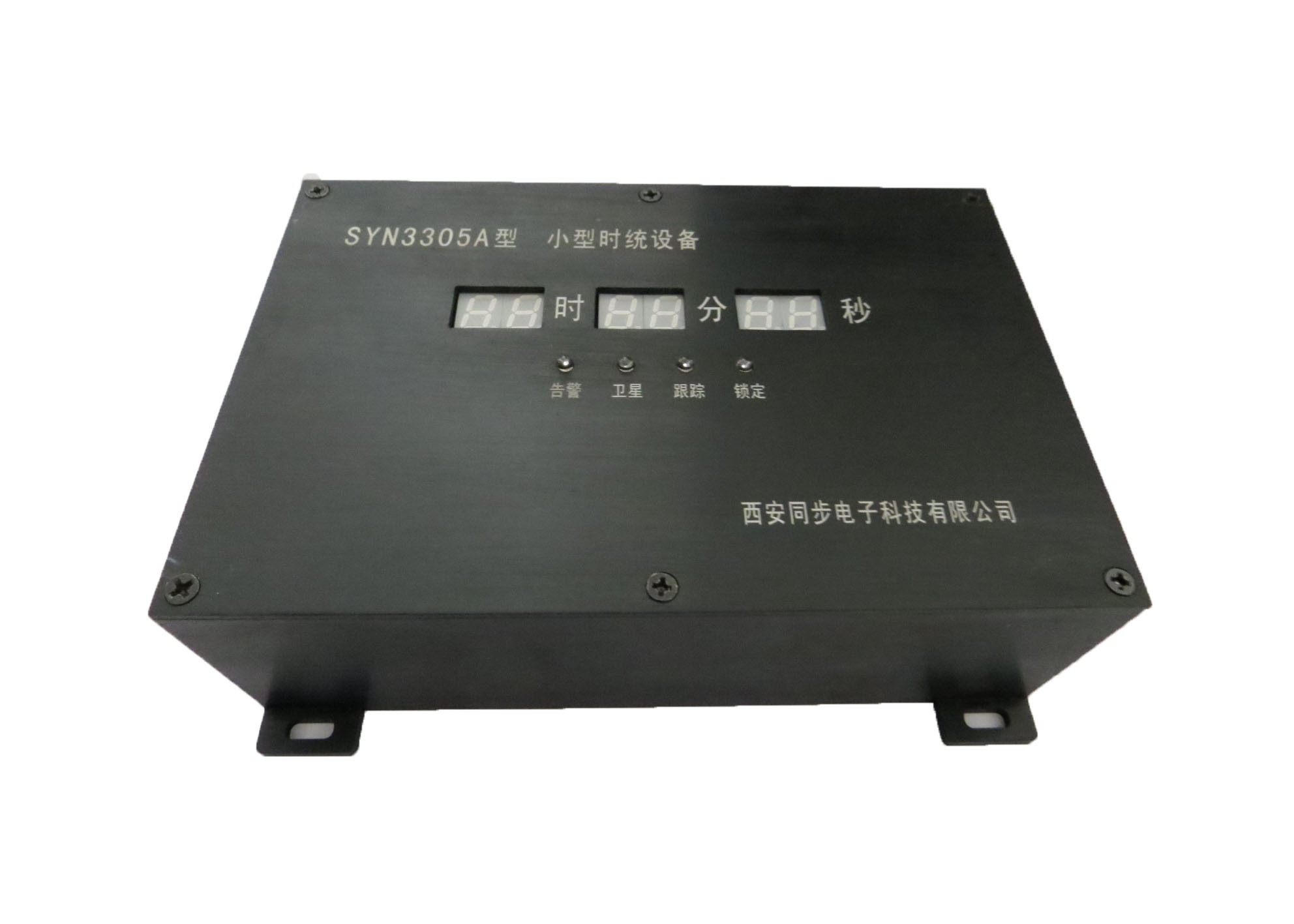

SYN3305A型小型时统设备是由西安同步电子科技有限公司精心设计、自行研发生产的一款高准确度的锁相石英频率标准。内装OCX0恒温晶体振荡器,利用GPS/北斗定时信号锁定恒温晶振,实现本机输出频率、时间与GPS保持同步。当内部锁相环工作正常后,本产品能自动学习锁相过程,在GPS丢失后自动复现这个过程。可以在断开外部参考一定长的一段时间内保持锁定前的状态。
关键词:时统,PTP主时钟,b码时统,时统终端

产品功能
北斗/GPS信号作为外部时间参考信号;
产生B码(DC),1MHz,5MHz,10MHz等;
产生2路秒脉冲,1路串口时间;
PTP网络授时功能。
产品特点
高精密,全自动,无人值守,免维护,功耗小,可靠性高;
稳定可靠的 IRIG-B交流码接收和解码功能;
主要信号的输入输出采用电气隔离电路,抗干扰、抗损坏;
输出接口信号种类齐全,可根据用户需要灵活配置输出信号;
宽工作温度范围,可长期连续稳定工作。
典型应用
国防科研等。
技术指标
输入信号
| GPS北斗接收机
| 频点
| L1,B1
|
定时精度
| ≤30ns
|
跟踪灵敏度
| -160dBm
|
双模天线
| 数量
| 1套
|
形状
| 蘑菇头
|
线长
| 30米
|
物理接口
| BNC
|
支架
| 蘑菇头安装支架
|
输出信号
| PTP网络输出
| 路数
| 1路
|
物理接口
| 航插
|
授时精度
| 100ns
|
支持协议
| IEEE1588-2008V2
|
IRIG-B(直流电口)码
| 路数
| 1路
|
电平
| TTL
|
物理接口
| 航插
|
同步精度
| ≤100ns
|
频率输出
| 路数
| 3路(1路1MHz,1路5MHz,1路10MHz,)
|
接口
| 航插
|
波形
| 方波
|
电平
| HCMOS 3.3V
|
准确度
| ≤2E-12 (跟踪到卫星信号24小时后平均值)
|
1PPS脉冲信号
| 路数
| 2路
|
电平
| V.11(RS422/485)
|
同步误差
| ≤30ns
|
物理接口
| 航插
|
RS232C串口
| 路数
| 1路
|
电平
| RS422/485
|
串口格式
| RMC语句
|
物理接口
| 航插
|
环境特性
| 工作温度
| -40℃~+75℃
|
相对湿度
| ≤90%(40℃)
|
存储温度
| -50℃~+85℃
|
供电电源
| 直流15v-28v,小于10W
|
机箱尺寸
| 165mm(长)x130(宽)x51mm(高)安装尺寸145x120mm
|
选件
| 铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,其他频率信号,扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。
|
