产品概述

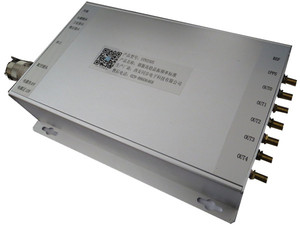

SYN3305型驯服高稳晶振频率标准是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度锁相时钟频率源,内装OCX0恒温晶体振荡器,接收卫星信号,使恒温晶振输出频率同步于卫星铯原子钟信号上,当内部锁相环工作正常后,本产品能自动学习锁相过程,在卫星信号丢失后自动复现这个过程。在断开外部参考一定长的一段时间内保持锁定前的状态。提高了频率信号的长期稳定性和准确度,能够提供铯钟量级的高精度时间频率标准,是一款高性价比时频产品。
关键词:石英频标,gps驯服晶振,gps 晶振,频率标准,高精度时钟源
产品功能
提供1路标准的10MHz信号(可选任意频率输出,*多同时提供3种频率输出,路数*多扩展5路);

提供1路1PPS脉冲信号;
提供1路RS232时间信号。
产品特点
快速锁定;
高准确度;
高可靠性;
可长期连续稳定工作。
典型应用
航空航天、飞行器跟踪与测控、通信、天文、气象;
同步广播、数字电视、单频网系统、同步采集系统;
无线基站,网络同步;
科研院所,计量单位等。
技术指标
输入信号 | GPS接收机 | 频点 | L1 |
定时精度 | ≤30ns |
跟踪灵敏度 | -160dBm |
GPS天线 | 数量 | 1套 |
形状 | 蘑菇头 |
线长 | 30米 |
物理接口 | SMA |
支架 | 蘑菇头安装支架 |
外参考输入 | 路数 | 1路 |
幅度 | TTL |
有效沿 | 上升沿 |
频率 | 1Hz(可选其他频率) |
物理接口 | SMA |
输出信号 | 10MHz | 路数 | 1路 |
波形 | 方波 |
幅度 | 3.3V |
频率准确度 | ≤1E-12 (跟踪到GPS信号24小时后平均值) ≤5E-10 (当GPS信号失效,24小时保持精度) |
物理接口 | SMA |
1PPS脉冲信号 | 路数 | 1路 |
电平 | TTL |
同步误差 | ≤30ns |
物理接口 | SMA |
RS232C串口 | 路数 | 1路 |
电平 | RS232C |
物理接口 | DB9 |
环境特性 | 工作温度 | 0℃~+50℃ |
相对湿度 | ≤90%(40℃) |
存储温度 | -30℃~+70℃ |
供电电源 | 5V直流供电,约小于10W,开机15W(可选12v) |
机箱尺寸 | 56*158*220mm(安装尺寸145*180mm) |
选件 | GPS北斗双模接收机,GPS北斗GLONASS三模接收机,铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),输出27MHZ,2MHz等等各种频率信号,小于200MHz任意频率,输出方波,正弦可选,扩展输出路数,1u标准机箱,定制宽温度范围的产品,根据客户要求定做类似产品。 |
