产品概述

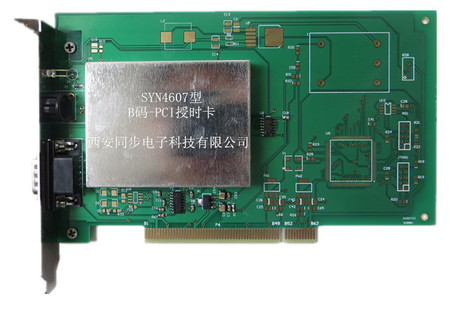

SYN4607型B码-PCI授时卡是由西安同步电子科技有限公司精心设计、自行研发生产的一款PCI授时型板卡,将输入的IRIG-B(DC)码转换成客户需要的1路包含日期、时间的串口时间报文及1PPS秒脉冲信号,供用户使用。本产品的特点为硬件解码,实现高精度解码,是建立时间尺度、实现时间统一同步的实用电子仪器。
关键词:b码时统卡,b码pci授时卡,b码校时卡,b码授时板卡
产品功能
接收IRIG-B码信号,输出精确的北京时间时、分、秒及年、月、日等;
输出秒脉冲(PPS)时标同步脉冲信号;
给PC机校时。
产品特点
高精密,全自动,无人值守,免维护;
对主要电路部分采用金属外壳屏蔽,抗干扰能力强;
功耗小,可靠性高,可长期连续稳定工作;
安装简便:该产品可直接插入计算机(或工控机)的PCI扩展槽。
典型应用
计算机网络、计算机应用系统、流程控制管理系统;
广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域;
电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。
技术指标
输入信号
| IRIG-B码(DC)
| 电平
| RS422/485
|
解码精度
| ≤200ns
|
物理接口
| DB9
|
输出信号
| RS232C串口
| 路数
| 1路
|
串口内容
| 年月日时分秒
|
串口格式
| RMC语句
|
物理接口
| DB9针形接头
|
1PPS脉冲信号
| 路数
| 1路
|
电平
| TTL
|
同步误差
| ≤200ns
|
物理接口
| DB9针形接头
|
环境特性
| 工作温度
| 0℃~+50℃
|
相对湿度
| ≤90%(40℃)
|
存储温度
| -30℃~+70℃
|
供电电源
| PCI插槽+5V供电,功耗小于2W
|
机箱尺寸
| 标准PCI接口: 175(长)×107mm(高)×(厚)21mm
|
选件
| 1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。
|
