产品概述

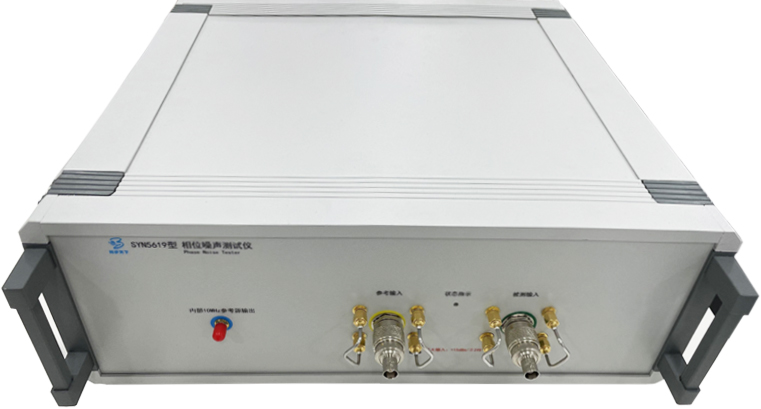

SYN5619型相位噪声分析仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款相位噪声和阿伦方差同时测试的高精度噪声测试仪。采用先进的相位测量技术,实现图形化用户操作界面,与普通台式机或者笔记本电脑配套使用,只需按下开始即可在几秒内进行测试,不需要熟练的技术工程师,即可实现学习和使用。

该相位噪声分析仪内置低相噪高短稳恒温晶振作为参考输出,方便用户直接使用该参考源进行频标比对测试,用户不需要附加数据处理就可实时获得测量结果,测量结果准确可靠。该相躁测试仪覆盖几乎所有常用的频率源范围1MHz-200MHz,带有13位/s的高精度计数器功能,达到-140 dBc/Hz@1 Hz,可将精确的相位噪声和阿伦方差的测量成本显著降低,使其成为分析超低相噪频率源的优选产品。
关键词:相位噪声测试仪,相噪分析仪
产品功能
对500kHz-30MHz频率同时进行相噪和稳定度测试;
可选1MHz-200MHz频率测试高配版;
具有13位/s频率计测量功能同时;
内置低相噪高短稳参考源输出。

产品特点
同时测试相噪及频率稳定度;
支持不同频率的输入和参考的测试;
高度集成,精度高,超低本底;
一键式操作,软件显示界面,简洁、直观;
高性价比的解决方案;
无测量的校准要求,节省时间。
典型应用
相控雷达阵、无线电导航系统、自动控制系统等测试;
科研院所等对频率信号的质量要求较高的场合;
在计量部门、高精度振荡器设备生产厂家或使用者。
技术指标
标配版
|
参考和被测信号
| 路数
| 各1路输入
|
物理接口
| BNC
|
频率范围
| 500kHz~30MHz
|
输入幅度
| -5dBm~+20dBm(推荐+5dBm~+15dBm)
|
输入阻抗
| 50Ω
|
**直流电压
| ±5V
|
频偏分析范围
| 1Hz~100kHz
|
频率计功能
| 13位/1s
|
阿伦方差
(5MHz (5MHz-25MHz)
| ≤1E-13/1s (5E-14/1s(典型值))
≤5E-15/1000s (1E-15/1000s(典型值))
|
相位噪声
| @5MHz | ≤-135dBc/1Hz (<-145dBc(典型值))
≤-170dBc/10kHz (<-175dBc(典型值))
|
@25MHz | ≤-125dBc/1Hz (<-135dBc(典型值))
≤-165dBc/10kHz (<-170dBc(典型值))
|
预热时间
| 不少于30分钟
|
内置恒温晶振参考源
| 标称频率
| 10MHz
|
输出功率
| ≥7dBm(50Ω负载)
|
短期稳定度
| ≤3.0E-12/s
|
相位噪声
| ≤-102dBc/Hz @1Hz
≤-130dBc/Hz @10Hz
≤-150dBc/Hz @100Hz
≤-158dBc/Hz @1KHz
≤-162dBc/Hz @10KHz
|
环境特性
| 工作温度
| 15℃~+35℃
|
相对湿度
| ≤90%(40℃)
|
存储温度
| -20℃~+50℃
|
供电电源
| 交流 220V±10%, 50Hz±5%,功率小于40W
|
机箱尺寸
| 427mm(宽)x380(深)x145mm(高)
|
选件
| 可选更高短稳和更低相躁的内置参考源,根据客户要求定做类似产品。
|
高配版
|
参考和被测信号
| 路数
| 各1路输入
|
物理接口
| BNC
|
频率范围
| 1MHz~200MHz
|
输入幅度
| 0dBm~+15dBm
|
输入阻抗
| 50Ω
|
**直流电压
| ±24V
|
频偏分析范围
| 1Hz~1MHz
|
频率计功能
| 13位/1s
|
阿伦方差
(5MHz (5MHz-100MHz)
| ≤7E-14/1s (5E-14/1s(典型值))
≤5E-16/1000s (2E-16/1000s(典型值))
|
相位噪声
| @5MHz | ≤-135dBc/1Hz (<-142dBc(典型值))
≤-170dBc/10kHz (<-175dBc(典型值))
|
@100MHz | ≤-120dBc/1Hz (<-122dBc(典型值))
≤-170dBc/10kHz (<-172dBc(典型值))
|
预热时间
| 不少于30分钟
|
内置恒温晶振参考源
| 标称频率
| 10MHz
|
输出功率
| ≥7dBm(50Ω负载)
|
短期稳定度
| ≤3.0E-12/s
|
相位噪声
| ≤-102dBc/Hz @1Hz
≤-130dBc/Hz @10Hz
≤-150dBc/Hz @100Hz
≤-158dBc/Hz @1KHz
≤-162dBc/Hz @10KHz
|
环境特性
| 工作温度
| 15℃~+35℃
|
相对湿度
| ≤90%(40℃)
|
存储温度
| -20℃~+50℃
|
供电电源
| 交流 220V±10%, 50Hz±5%,功率小于50W
|
机箱尺寸
| 427mm(宽)x380(深)x145mm(高)
|
选件
| 可选更高短稳和更低相躁的内置参考源,根据客户要求定做类似产品。
|
